Plusieurs méthodes sont utilisées pour séparer la phase liquide et les particules solides, le décanteur centrifuge et la centrifugeuse à disque étant les équipements prédominants pour la séparation par centrifugation.
Les décanteurs centrifuges sont privilégiés pour leurs performances de séparation efficaces et stables, ce qui les rend adaptés aux processus continus de séparation solide-liquide. En revanche, les centrifugeuses à disques sont largement utilisées pour les tâches de séparation très exigeantes en raison de leur conception compacte et de leur haute précision de séparation des particules fines. En fonction des exigences spécifiques de l'application, ces deux types d'équipement peuvent être utilisés séparément dans les flux de traitement ou exploités en tandem pour obtenir des résultats de séparation idéaux.
Approfondissons la comparaison des caractéristiques, des fonctions et des paramètres techniques des décanteurs centrifuges et des centrifugeuses à disques pour aider les utilisateurs à sélectionner le type de centrifugeuse approprié.
1 Caractéristiques et fonctions des décanteurs centrifuges
1.1 Structure et principe de fonctionnement

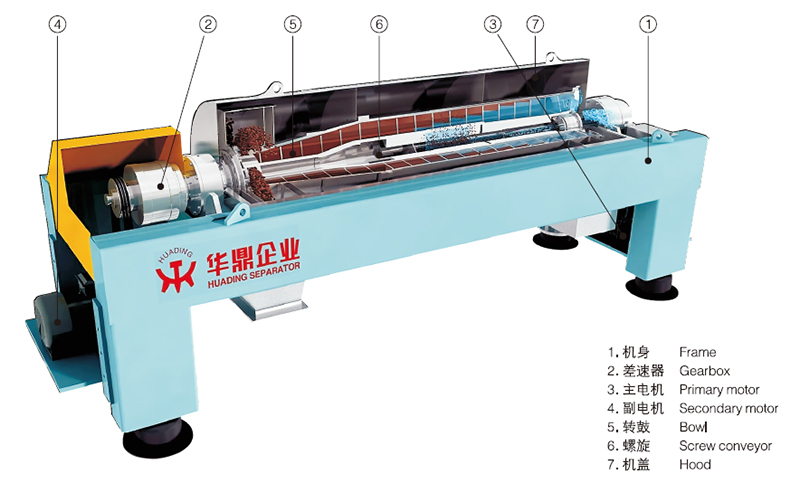

La centrifugeuse à décanteur, également connue sous le nom de centrifugeuse à sédimentation en spirale horizontale, se compose principalement d'un tambour rotatif, d'un convoyeur en spirale, d'une boîte de vitesses différentielle et d'un mécanisme d'entraînement. Son principe de fonctionnement consiste à injecter le mélange alimentaire dans le tambour, où la force centrifuge générée par la rotation à grande vitesse provoque le dépôt des particules solides du mélange contre la paroi du tambour. Le rôle du convoyeur en spirale est d'évacuer les particules solides déposées du tambour, tandis que la phase liquide est expulsée par l'extrémité opposée. Les décanteurs centrifuges sont bien adaptés aux opérations de séparation en continu, en particulier pour les matériaux à forte teneur en particules solides.
1.2 Paramètres techniques
•Vitesse de rotation : varie généralement de 2 000 à 5 000 tr/min, mais peut être ajustée en fonction des caractéristiques du matériau. Des vitesses plus élevées améliorent l’efficacité de la séparation, même si la consommation d’énergie augmentera également en conséquence.
• Force G : la force centrifuge des décanteurs centrifuges se situe généralement entre 1 000 et 5 000 G, ce qui les rend adaptés aux séparations solide-liquide de moyenne à haute densité.
•Capacité de traitement : Capable de traiter des centaines de litres à des centaines de kilolitres par heure, selon la taille de l'équipement et les caractéristiques du matériau.
• Différentiel en spirale : la boîte de vitesses différentielle ajuste la vitesse différentielle entre le tambour et le convoyeur en spirale, contrôlant le taux de décharge solide et influençant ainsi les performances de séparation.
•Matériau de construction : généralement fabriqué en acier inoxydable pour éviter la corrosion et assurer la longévité de l'équipement.
2 Caractéristiques et fonctions des centrifugeuses à disques
2.1 Structure et principe de fonctionnement

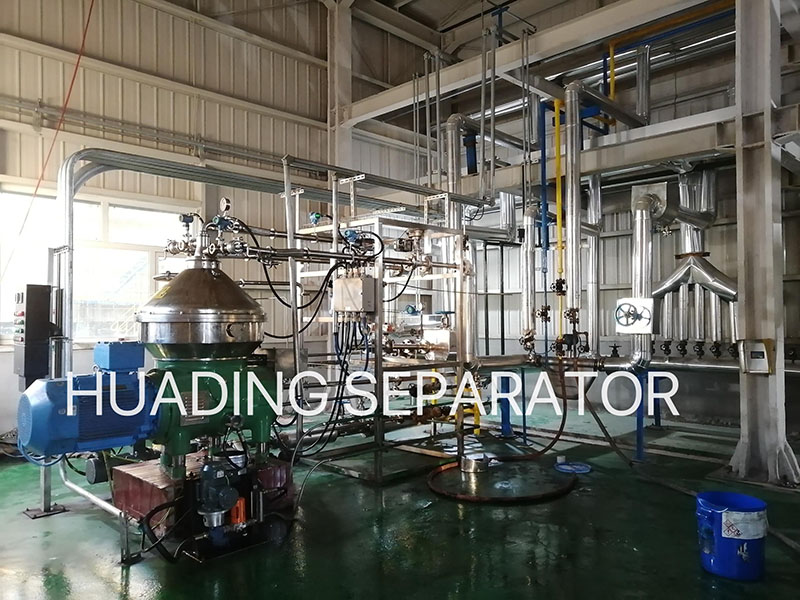

La centrifugeuse à disques se compose principalement d'un tambour rotatif, d'un ensemble de disques coniques, de buses ou de vannes et d'un système d'entraînement. Son principe de fonctionnement implique plusieurs disques coniques disposés à l'intérieur du tambour, où le matériau s'écoule vers l'extérieur à travers les espaces entre les disques sous l'influence de la force centrifuge. Les substances plus lourdes (telles que les solides ou les liquides plus denses) se déposent vers le bord extérieur, tandis que les matériaux plus légers se déplacent vers l'intérieur, réalisant ainsi la séparation. Les centrifugeuses à disques sont particulièrement adaptées au traitement de matériaux à faible teneur en solides, ce qui les rend idéales pour les applications nécessitant une séparation fine, telles que les émulsions et les suspensions.
2.2 Paramètres techniques
•Vitesse de rotation : varie généralement de 5 000 à 10 000 tr/min, avec des vitesses plus élevées qui les rendent adaptées à la séparation de matériaux à faible teneur en solides.
•Force G : La force centrifuge des centrifugeuses à disques peut atteindre entre 10 000 et 15 000 G, ce qui les rend très efficaces pour la séparation des particules fines.
•Capacité de traitement : La capacité de traitement des centrifugeuses à disques varie généralement de centaines de litres à des dizaines de kilolitres par heure, selon les spécifications de l'équipement.
•Structure des disques : l'écart entre les disques est généralement de 0,5 à 1 millimètre, facilitant une séparation solide-liquide de haute précision.
•Niveau d'automatisation : généralement équipé de systèmes automatiques de nettoyage et d'évacuation des boues, améliorant la commodité d'un fonctionnement continu.
3 Comparaison des centrifugeuses à décanteur et des centrifugeuses à disque
3.1 Caractéristiques de séparation et capacités de traitement des centrifugeuses à décanteur et des centrifugeuses à disque
La capacité de séparation d'une centrifugeuse dépend principalement de sa structure de conception, de sa vitesse de rotation, de sa force centrifuge et des caractéristiques du matériau traité. Comprendre les différentes caractéristiques de séparation de ces deux types de centrifugeuses est crucial lors de la sélection ou de l’amélioration des équipements de séparation.
3.1.1 Caractéristiques de séparation et capacités de traitement des décanteurs centrifuges
Les décanteurs centrifuges utilisent la force centrifuge générée par la rotation à grande vitesse du tambour pour déposer des particules solides contre la paroi du tambour, d'où les matériaux déposés sont évacués par un convoyeur en spirale. Ils sont particulièrement adaptés aux suspensions à haute teneur en solides et sont couramment utilisés dans des applications telles que le traitement des boues et la purification des fluides de forage des champs pétrolifères. Les caractéristiques spécifiques comprennent :
• Précision de séparation : les décanteurs centrifuges sont efficaces pour la sédimentation de particules solides de taille moyenne et peuvent séparer efficacement des mélanges liquide-solide présentant des différences de densité significatives. Cependant, ils ne constituent peut-être pas le bon choix pour les applications nécessitant une haute précision dans les séparations fines.
• Volume de traitement élevé : leur conception structurelle prend en charge un traitement continu, permettant aux décanteurs centrifuges de traiter de grands volumes de matériaux, avec des capacités de traitement atteignant plusieurs centaines de litres à des centaines de kilolitres par heure.
• Ajustabilité : Le mécanisme de réglage différentiel de la vitesse de l'équipement permet un contrôle de vitesse sur mesure basé sur les caractéristiques spécifiques des matériaux solides, optimisant l'efficacité de la séparation tout en maintenant une efficacité de traitement élevée.
3.1.2 Caractéristiques de séparation et capacités de traitement des centrifugeuses à disques

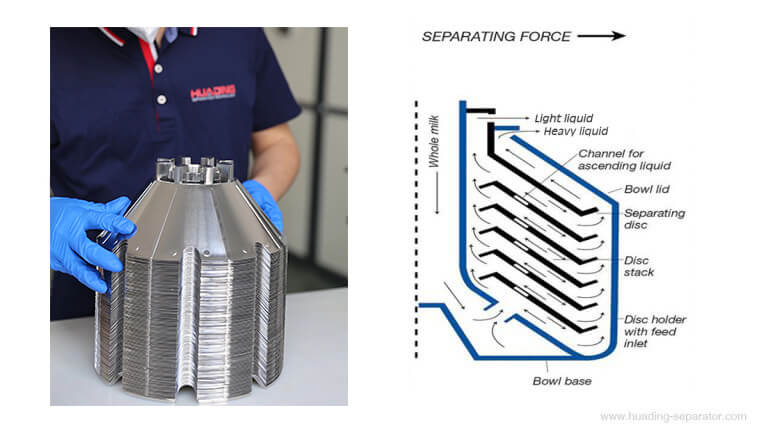

Les centrifugeuses à disques créent plusieurs couches de séparation grâce à la disposition de plusieurs ensembles de disques dans le tambour, ce qui facilite le dépôt des fines particules du matériau sur les surfaces des disques. Cette conception leur donne un avantage dans le traitement de liquides à faible teneur en solides, en particulier dans les scénarios nécessitant une séparation de haute précision.
• Haute précision de séparation : les centrifugeuses à disques excellent dans la séparation des particules fines et des liquides avec des différences de densité minimales, tels que les émulsions et les huiles végétales. La conception des disques permet une plus grande précision de séparation, permettant la séparation de particules en suspension encore plus fines.
•Volume de traitement inférieur : par rapport aux centrifugeuses à décanteur, les centrifugeuses à disque sont mieux adaptées aux volumes de traitement plus petits qui nécessitent une séparation de haute précision. Leur force G élevée produit un puissant effet de séparation, mais leur capacité de traitement n’atteint généralement que quelques centaines de litres à plusieurs dizaines de kilolitres par heure.
•Fonctionnalité d'auto-nettoyage : les centrifugeuses à disques peuvent être équipées de systèmes automatiques de nettoyage et d'évacuation des boues, ce qui les rend adaptées à un fonctionnement continu dans des applications ayant des exigences de propreté élevées, telles que les industries biopharmaceutiques et de transformation alimentaire.
3.2 Précautions opérationnelles
En raison de leurs différentes structures opérationnelles et applications, les décanteurs centrifuges et les centrifugeuses à disques ont des exigences opérationnelles et des précautions uniques pour garantir un fonctionnement sûr et efficace.
3.2.1 Précautions opérationnelles pour les décanteurs centrifuges
•Démarrage et arrêt : Avant de démarrer, il est essentiel de vérifier tout corps étranger ou anomalie à l'intérieur de l'équipement et de garantir la propreté tant à l'intérieur qu'à l'extérieur de la machine. Pendant le fonctionnement, évitez les démarrages et arrêts fréquents pour réduire l'usure de l'équipement.
• Ajustement de la décharge solide : les opérateurs doivent ajuster les paramètres de vitesse différentielle en fonction du contenu solide pour éviter des résultats de séparation sous-idéals causés par une décharge solide trop rapide ou trop lente. Pour les matériaux contenant des particules solides plus grosses, un réglage de vitesse différentielle plus élevé est conseillé, tandis que les matériaux à particules plus fines nécessitent une vitesse différentielle plus faible.
• Surveillance pendant le fonctionnement : vérifiez régulièrement le fonctionnement du convoyeur en spirale et du mécanisme différentiel pour éviter les pannes mécaniques susceptibles d'entraîner une diminution de l'efficacité de la séparation ou des dommages à l'équipement.
• Prévention du colmatage : lors du traitement de matériaux à haute viscosité ou à haute teneur en solides, surveillez de près les conditions de la spirale et des orifices de décharge, en éliminant rapidement tout blocage pour maintenir le fonctionnement normal de l'équipement.
3.2.2 Précautions opérationnelles pour les centrifugeuses à disques
•Contrôle des matériaux : les centrifugeuses à disques ont des exigences strictes concernant la taille des particules des matériaux, et la teneur en solides ne doit pas être excessivement élevée pour éviter d'endommager l'équipement. Assurez-vous que le matériau d'alimentation est uniforme et qu'aucun corps étranger ne pénètre dans le système pendant le chargement.
•Entretien des espaces entre les disques : les espaces entre les disques sont relativement petits, ce qui nécessite des mesures pour empêcher l'accumulation de particules solides, car cela peut affecter la précision et l'efficacité de la séparation de l'équipement. Avant l'utilisation, vérifiez que les espaces de l'ensemble de disques se situent dans la plage acceptable.
•Système de nettoyage automatique : les centrifugeuses à disques sont généralement équipées d'un système de nettoyage automatique et le programme de nettoyage doit être exécuté régulièrement pendant le fonctionnement pour empêcher les matières résiduelles d'obstruer l'équipement, ce qui aurait un impact sur les performances de séparation.
•Contrôle de la température : certains processus de séparation de haute précision sont sensibles aux fluctuations de température. Les opérateurs doivent surveiller la température d'alimentation pour éviter les fluctuations qui pourraient affecter les résultats de séparation. Le maintien d'une température constante est particulièrement crucial dans les applications biopharmaceutiques et de séparation alimentaire, car cela a un impact significatif sur la qualité du produit final.
| Article | Décanteur Centrifuge | Centrifugeuse à disque |
| Décharge solide | Décharge solide contrôlée par réglage de la vitesse différentielle. | Utilise des buses pour la décharge, nécessitant un nettoyage régulier pour un fonctionnement en douceur. |
| Mode de fonctionnement | Convient pour un fonctionnement continu, avec une teneur élevée en solides. | Prend en charge les modes continu et batch (type autonettoyant). |
| Complexité de conception | Conception simple, facile à entretenir. | Conception complexe avec plus de pièces mobiles, nécessitant une maintenance plus importante. |
| Système de contrôle | Le VFD contrôle le moteur principal et le vice-moteur, équipés de dispositifs de surveillance de sécurité. | Système de contrôle basé sur PLC avec logique de séquence opérationnelle. |
| Systèmes auxiliaires | Aucun. | Nécessite un système d’eau de travail (autonettoyant) pour une fonctionnalité de nettoyage automatique. Nécessite un système d'eau opérationnel (autonettoyant) pour une fonctionnalité d'évacuation automatique des solides. |
| Démarrage et arrêt | Vérifier l'équipement avant le démarrage ; évitez les démarrages et arrêts fréquents pour réduire l’usure. | Assurer une alimentation uniforme du matériau et empêcher les corps étrangers de pénétrer. |
| Vérifications opérationnelles | Inspectez régulièrement le convoyeur en spirale et le mécanisme différentiel. | Vérifiez l'espace entre les groupes de disques pour éviter l'accumulation de particules solides. |
| Prévention des obstructions | Élimination rapide des blocages lors de la manipulation de matériaux à haute viscosité. | Exécutez régulièrement des programmes de nettoyage pour éviter l’accumulation de résidus. |
| Contrôle de la température | Moins d'exigences de température ; se concentrer sur l’état de l’équipement. | Surveillez la température d’alimentation pour garantir la stabilité, affectant la qualité du produit final. |
3.3 Entretien et soins
Le fonctionnement efficace des centrifugeuses repose sur un entretien et des soins appropriés. Des inspections et un nettoyage réguliers peuvent prolonger la durée de vie de l'équipement et garantir des performances de séparation stables.
3.3.1 Maintenance et entretien des décanteurs centrifuges
•Inspection du système de lubrification : les composants clés des décanteurs centrifuges, tels que les roulements, les convoyeurs en spirale et les mécanismes différentiels, nécessitent une lubrification régulière pour maintenir un fonctionnement fluide et réduire l'usure. Il est conseillé de remplacer périodiquement l'huile de lubrification et de vérifier que le système de lubrification n'est pas obstrué.
•Nettoyage du tambour et de la spirale : après le traitement de matériaux à haute teneur en solides, le tambour et la spirale peuvent accumuler des résidus importants, nécessitant un nettoyage régulier pour éviter d'avoir un impact sur l'efficacité de la séparation lors des opérations ultérieures.
•Entretien des dispositifs d'étanchéité : les dispositifs d'étanchéité sont essentiels au fonctionnement normal de l'équipement. Des contrôles réguliers de l'usure des joints doivent être effectués, avec des remplacements en temps opportun pour éviter les fuites ou la contamination.
3.3.2 Maintenance et entretien des centrifugeuses à disques
•Nettoyage des disques : en tant que composant de séparation du noyau des centrifugeuses à disques, les disques doivent être nettoyés régulièrement pour éviter l'accumulation de particules solides qui peuvent obstruer les espaces entre les disques. Même si les centrifugeuses à disques sont équipées de systèmes de nettoyage automatiques, des inspections manuelles périodiques restent essentielles.
•Inspection des buses ou des ports de décharge : Les buses et les ports de décharge des centrifugeuses à disque sont des canaux critiques pour la décharge des matériaux et sont susceptibles d'être bloqués. Un nettoyage régulier de ces composants est nécessaire pour garantir des processus de déchargement fluides.
•Maintenance des moteurs et des systèmes de contrôle : La vitesse de rotation élevée des centrifugeuses à disques impose des exigences importantes en matière de stabilité des moteurs et des systèmes de contrôle. Des inspections régulières doivent vérifier le fonctionnement normal du moteur et l'exactitude des paramètres du système de contrôle pour garantir des performances stables du système.
•Étalonnage des capteurs de température : dans les processus de séparation soumis à des exigences de température strictes, la précision des capteurs de température est vitale. Un étalonnage et des tests réguliers des capteurs sont essentiels pour garantir l'exactitude des données et contrôler les fluctuations de température pendant le processus de séparation.
| Article d'entretien | Décanteur Centrifuge | Centrifugeuse à disque |
| Nettoyage des composants principaux | Nettoyez régulièrement le tambour et la spirale pour éviter les résidus affectant la séparation. | Nettoyez régulièrement les disques pour éviter tout colmatage. Des contrôles manuels sont nécessaires après le nettoyage automatique. |
| Entretien du moteur et du système de commande | Effectuer un entretien de routine du moteur pour un fonctionnement stable. | Nécessite des inspections fréquentes pour la précision du contrôle à grande vitesse. |
| Surveillance de la température et étalonnage des capteurs | Surveillance régulière de la température et étalonnage du capteur nécessaires. | Un étalonnage périodique est essentiel pour les processus sensibles à la température. |
3.4 Comparaison des paramètres techniques
| Paramètre technique | Décanteur Centrifuge | Centrifugeuse à disque |
| Vitesse | 2000-5000 tr/min | 5 000 à 10 000 tr/min |
| G-Force | 1000-5000G | 10 000 à 15 000 G |
| Capacité de traitement | centaines de litres à centaines de kilolitres par heure | des centaines de litres à des dizaines de kilolitres par heure |
| Adéquation du contenu solide | Contenu moyen à élevé | Faible contenu |
| Caractéristiques structurelles | Convoyeur à spirale, différentiel à tambour | Structure à disque conique, système de nettoyage automatique |
| Mode de fonctionnement | Décharge continue, adaptée à la production à grande échelle | Décharge intermittente, adaptée à une séparation précise |
Choisir le bon équipement de centrifugation : décanteurs ou centrifugeuses à disques
Lors de la sélection de l'équipement de centrifugation, les entreprises doivent aligner leur choix sur les caractéristiques des matériaux, la capacité de traitement et la précision de séparation requise. Les décanteurs centrifuges sont particulièrement adaptés à la séparation continue de matériaux à haute teneur en solides, offrant des coûts de maintenance réduits et servant de ligne de défense cruciale dans le traitement de fluides industriels contenant des boues lourdes. En revanche, les centrifugeuses à disques sont réputées pour leur force centrifuge élevée, éliminant efficacement les particules fines et permettant la séparation continue de deux liquides non miscibles, ce qui les rend largement utilisées dans les industries biopharmaceutique et agroalimentaire.
