Huading Separator propose une gamme de produits pour le moulin à huile de palme qui se concentre sur les équipements pour la salle d'huile. Non seulement le séparateur d’huile de palme, mais aussi la centrifugeuse de décantation d’huile de palme.
Les produits que nous commercialisons sont :
━ Séparateur de buses
━ Décanteur centrifuge
━ Purificateur d'huile de palme

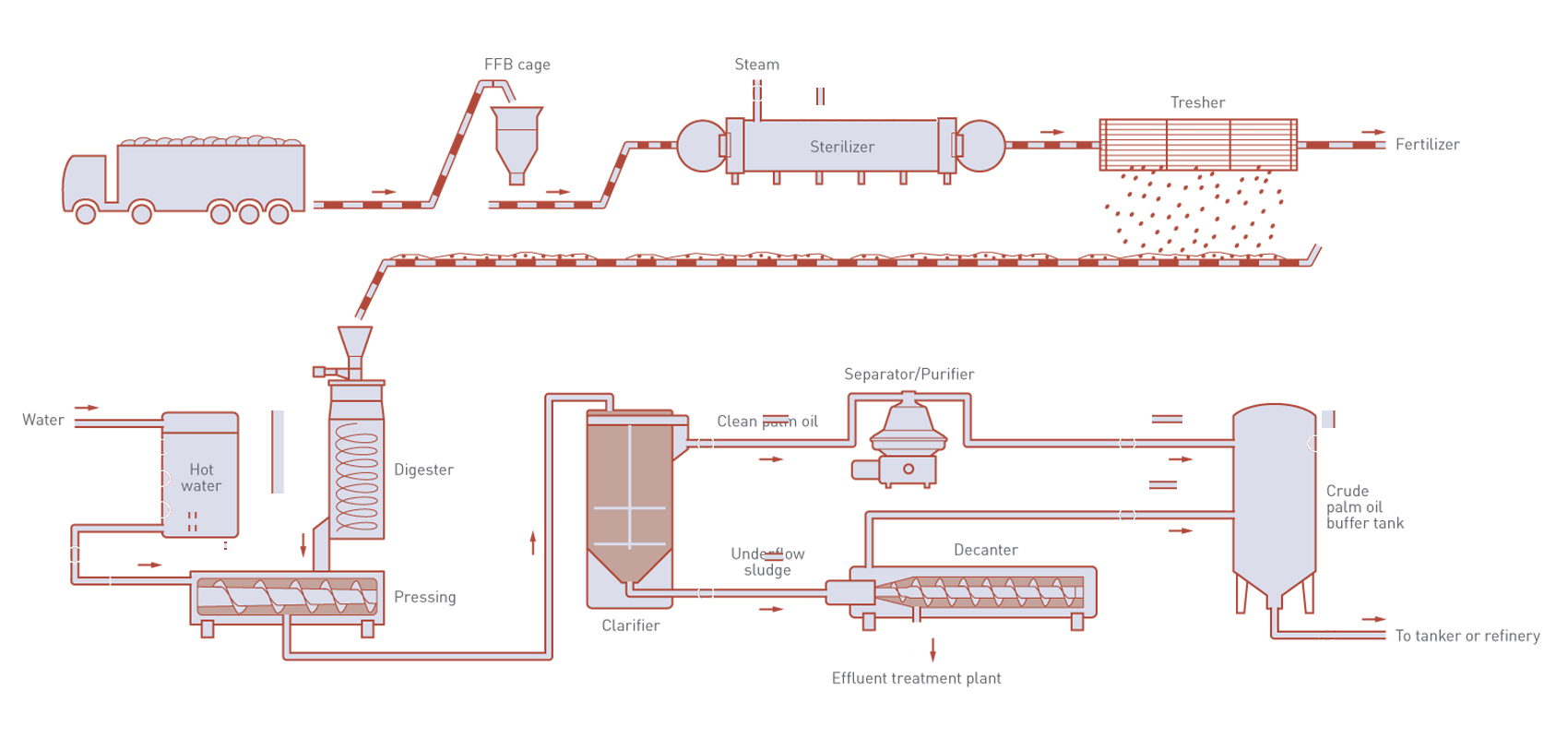

Organigramme-du-processus-d'huile-de-palme-brute-décanteur-centrifugeuse
L’huile de palme provenant de la sous-verse peut être récupérée par l’un des systèmes suivants :
━Séparateur de buses triphasé
━Décanteur centrifuge triphasé
━Décanteur biphasé ou triphasé en combinaison avec séparateur à buses
Séparateur de buse
Le séparateur à buses PAND est utilisé pour la récupération de l’huile de palme provenant du sous-verse du décanteur dans un moulin à huile de palme. Cette sousverse est communément appelée eau de boue. Le séparateur d'huile de palme à buse PAND est parfois installé pour récupérer l'huile de la phase lourde d'un décanteur triphasé. Le décanteur a éliminé l'huile et il en reste très peu pour le séparateur d'huile de palme à buse PAND. La tâche principale est de récupérer le pétrole dans la troisième couche. Le devoir de séparation demandé ici est de séparer l'eau de l'eau avec un peu d'huile contenant des matières en suspension.
La séparation est effectuée dans un bol rotatif contenant des disques coniques, où la séparation proprement dite a lieu dans l'espace entre chaque disque. L'aliment liquide pénètre dans le bol par un tuyau d'alimentation fixe dans un insert de distributeur rotatif au centre du bol, puis passe dans la pile de disques. Les solides sont évacués en continu par les buses périphériques. Le refoulement des buses quitte la machine par gravité via une sortie dans le châssis. L'eau est forcée vers la paroi de la cuvette où elle est évacuée sous pression grâce à la pompe centripète. L'huile concentrée est également pompée par une pompe centripète intégrée. Si l'huile et l'eau contenues dans le bol se déplacent vers l'extérieur, avec le risque que l'huile soit éjectée avec les solides, l'eau du réservoir d'équilibrage supérieur entrera automatiquement dans le bol et ramènera le niveau d'huile à la position normale.
En retirant les porte-buses de l'extérieur et en rinçant la cuvette avec de l'eau tout en fonctionnant à basse vitesse, le séparateur de buses PAND peut être nettoyé sans démontage. De cette façon, les temps d’arrêt des machines sont réduits.
De plus, le séparateur d'huile de palme à buse PAND est livré avec un programme CIP. L'eau de rinçage est initialement introduite dans le tube d'entrée d'alimentation lorsque la centrifugeuse fonctionne à basse vitesse sur quelques cycles, suivie plus tard par l'introduction de l'eau de rinçage dans la phase légère clarifiée (huile récupérée) à travers la pile de disques lorsqu'elle fonctionne à vitesse plus élevée.
Toutes les pièces en contact avec le liquide sont en acier inoxydable. Le châssis est en fonte sauf la partie supérieure et le capot du châssis qui sont en acier inoxydable. Pour protéger contre l'érosion, le séparateur d'huile de palme PAND contient plusieurs protections et revêtements contre l'érosion.
Décanteur centrifuge
Le décanteur triphasé de la série PAWT sépare le mélange de pétrole brut pressé provenant du sous-verse du réservoir de décantation principal en une phase huileuse, un gâteau de solides secs et des eaux usées pratiquement exemptes d'huile. La phase huileuse est envoyée vers un purificateur qui polit l'huile de palme et élimine de manière fiable même les petits contaminants de haute qualité.
La boue d'huile de palme pénètre dans le bol rotatif par un tube d'alimentation fixe et est projetée radialement vers l'extérieur dans le bol via les orifices d'alimentation du moyeu du convoyeur. Grâce à la force centrifuge, les solides et les liquides sont séparés les uns des autres dans le bol.
Pendant que les particules solides se déposent sur la paroi du bol et sont évacuées au moyen d'un convoyeur à vis, la phase liquide épurée s'accumule au-dessus de la phase solide séparée et est évacuée à l'extrémité opposée du bol. La phase huileuse et la phase aqueuse transitent vers leurs sorties respectives. La phase liquide légère (huile) évacuée au moyen de tubes plongeurs réglables par gravité, et la phase liquide lourde évacuée par des déversoirs de trop-plein.
Le décanteur centrifuge triphasé de la série PAWT est livré avec deux moteurs contrôlés par deux VFD séparés. Le système VFD optimise la vitesse différentielle sans changer de courroie ou de poulie pendant le fonctionnement.
Le décanteur centrifuge PAWT offre une protection contre l'usure. Les différentes zones et éléments d'un décanteur centrifuge nécessitent des protections contre l'usure différentes. Une variété de matériaux garantit que les opérations sont capables de résister à des températures élevées ainsi qu'à des produits lourds et corrosifs.
• Pour protéger le bol, la surface intérieure est dotée de bandes. Les sorties de cuvette sont protégées par des bagues à rechargement dur facilement remplaçables.
• Pour protéger le convoyeur à vis, les volées sont protégées par des tuiles en carbure de tungstène fritté.
• Pour protéger les orifices d'évacuation des boues, ces orifices sont protégés par des bagues résistantes à l'érosion.
• Pour protéger le boîtier à solides, la surface de réception est dotée d'une épaisse plaque en acier inoxydable.
Huading Separator fournit des solutions de séparation centrifuge pour toutes les procédures et processus de récupération de l'huile de palme. La technologie fonctionnant en continu combine une conception robuste de haute qualité avec un rendement de produit élevé et une qualité d'huile positive. Le décanteur centrifuge Huading Separator couvre toute la plage de débit requise dans l'industrie de l'huile de palme avec des capacités de 30 t à 100 t FFB/h.
Purificateur d'huile
Le purificateur d’huile de palme est largement utilisé pour la purification de l’huile de palme. L'huile est acheminée du réservoir d'huile vers le purificateur où les impuretés et l'eau sont éliminées. Après purification, l’huile passe au sécheur sous vide et est finalement pompée vers le réservoir de stockage principal via un refroidisseur d’huile.
Le purificateur PASB est une centrifugeuse de type pile de disques d’éjection de solides. Le bol rotatif est entraîné par le moteur électrique via la courroie plate ou la vis sans fin. Avec l'alimentation fermée, l'huile est déplacée du bol par l'ajout d'eau de déplacement et de l'eau de décharge est ajoutée pour libérer la force de fermeture hydraulique, abaissant ainsi le fond coulissant du bol. Après le cycle de décharge, un nouveau joint hydraulique est établi dans la cuvette et la séparation se poursuit. L'huile est introduite dans le purificateur à l'aide d'une pompe externe. Le toboggan de fonctionnement et l'ensemble du système hydraulique contrôlant l'évacuation des boues se trouvent à l'intérieur de la cuvette. Il n'y a aucune possibilité de contamination provenant de sources externes.
Le bol séparateur est conçu pour l'évacuation partielle des boues séparées, ce qui signifie qu'il y a une perte minimale d'huile. Le système d'entraînement est un entraînement par courroie ou une vis sans fin et une roue à vis sans fin.
Le système d'alimentation se fait via un système de pompe externe. Aucun réservoir d'eau de fonctionnement n'est requis car le purificateur nécessite de l'eau à haute pression et ceci est réalisé par une pompe à eau externe qui fonctionne uniquement pendant le cycle de décharge. Les décharges doivent être effectuées à intervalles réguliers de 15 à 20 minutes et chaque cycle de décharge dure plusieurs secondes. Le système de déchargement est entièrement automatisé avec un système de commande manuelle.
