Ses principales caractéristiques techniques comprennent :
-
Force centrifuge ultra-rapide
La vitesse large atteint 28 000 tr/min et le facteur de séparation dépasse 19 800 xg (GQ45), ce qui est nettement meilleur que les centrifugeuses ordinaires. -
Capacité de séparation de précision
Il peut traiter des particules aussi petites que 0,1 μm (telles que les impuretés colloïdales présentes dans les extraits de médecine chinoise). -
Conception modulaire
Le tambour, le système d'entraînement et le système de contrôle peuvent être personnalisés pour s'adapter à différents scénarios de production. -
Conformité BPF
Corps en acier inoxydable poli miroir (SUS304/316L), prenant en charge le nettoyage en ligne CIP
Optimisation de la structure du tambour :
-
Contrôle du rapport hauteur/largeur
Le rapport hauteur/diamètre effectif du tambour du GQ105/125/150 atteint 6-8:1, ce qui prolonge le temps de séjour du matériau et améliore la précision de séparation. -
Classement du volume de dépôt
De 0,4 L pour le GQ45 à 10 L pour le GQ150, couvrant les échantillons de traces de laboratoire jusqu'aux besoins de production continue de qualité industrielle. -
Mise à niveau matérielle
Tambour en alliage de titane ou Hastelloy en option, adapté aux matériaux hautement corrosifs (tels que les extraits acides et alcalins).
Système d'entraînement et de contrôle :
-
Système d'alimentation de haute précision
Roulement FAG allemand du moteur suisse ABB, assurant la stabilité de la vitesse supérieure à 20 000 tr/min (GQ45/GQ75). -
Régulation intelligente de la vitesse
Prend en charge la régulation continue de la vitesse de conversion de fréquence (0-28 000 tr/min) et surveille la force centrifuge et la température en temps réel via l'écran tactile. -
Protection de sécurité
Le GQ150 est équipé d'un moteur antidéflagrant et d'un dispositif de remplissage d'azote pour répondre aux exigences d'un environnement chimique antidéflagrant.
Évolutivité fonctionnelle :
-
Système de refroidissement
Serpentin de refroidissement en option avec une zone de dissipation thermique de 0,5 à 1,3 m² pour contrôler la température des matériaux (tels que les produits biologiques sensibles à la chaleur). -
Solution de lubrification
Prévoir une lubrification à la graisse ou un système de lubrification sans huile pour réduire la fréquence d'entretien.

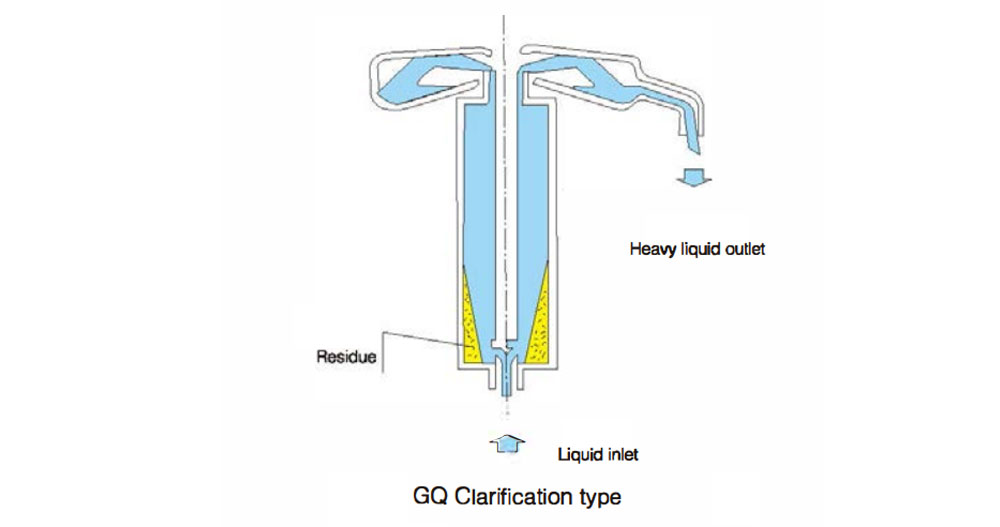

Dessin détaillé
| Modèle | BOL | Capacité de passage (Kg/h) | Puissance du moteur (kw) | Vitesse du moteur (tr/min) | Poids de la machine (kg) | ||||
| Diamètre | Hauteur | Volume | Vitesse de rotation | Facteur de séparation | |||||
| GF45 GQ45 | 45 | 280 | 0.45 | 25 000 ~ 50 000 | 60000 | 150 | 0.75 | 6 000 ~ 12 000 | 90 |
| GF75 GQ75 | 75 | 450 | 2.7 | 19 000 ~ 21 000 | 22500 | 500 | 1.5 | 2880 | 300 |
| GF105 GQ105 | 105 | 730 | 6 | 16 300 ~ 19 000 | 21000 | 1500 | 2.2 | 2880 | 480 |
| GF125 GQ125 | 125 | 730 | 7.4 | 14 000 ~ 16 000 | 18000 | 2000 | 3 | 2880 | 520 |
| GQ137 GF137 | 137 | 730 | 9 | 14 000 ~ 15 000 | 17000 | 3000 | 3 | 2880 | 550 |
| GF150 GQ150 | 142 | 730 | 10 | 14 000 ~ 15 000 | 17000 | 3000 | 3 | 2880 | 550 |
Dimensions de sélection
| Échelle de traitement | niveau laboratoire (GQ45) → niveau pilote (GQ75) → niveau industriel (GQ105/125/150). |
| Caractéristiques des matériaux | haute viscosité (sélectionnez GQ125 avec un rapport d'aspect élevé), particules de taille micronique (sélectionnez GQ45/GQ75 avec une vitesse élevée). |
| Coût d'entretien | GQ75/GQ105 prend en charge le remplacement rapide du tambour (dans les 2 heures), adapté aux changements de matériaux fréquents |
